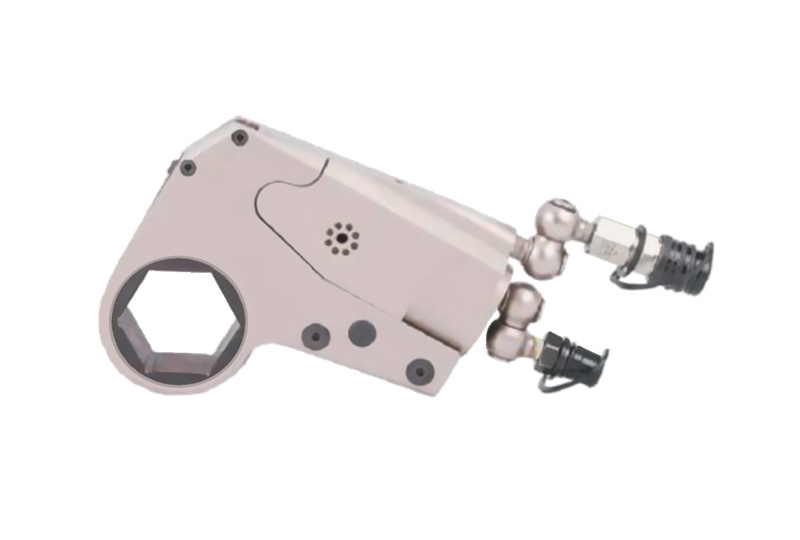

Кассетные

  • Точность крутящего момента +/- 3%;
  • Плоская конструкция ключа, равная толщина кассеты и цилиндра исключающая радиальные нагрузки на механизм в следствии не ровной установки ключа на болтовое соединение;
  • Предохранитель не позволяет инструменту соскальзнуть;
  • Имеется клапан сброса давления;
  • Функция быстрой замены кассет;
  • Шарнирное соединение работает на 360 градусов.


Модель  4H-C-77  4H-C-260  4H-C-540  4H-C-1192  4H-C-2293  4H-C-4924  4H-C-6410
Размер шестигранника, мм  от  13 19 25 50   65   80   80
до  41   60   80   105   135   165   165
Мин. момент затяжки, Кг-м  6 26 54   115   215   445   658
Макс. момент затяжки, Кг-м  77   260   540   1192   2293   4924   6410
Точность  +/-3%   +/-3%   +/-3%   +/-3%   +/-3%   +/-3%   +/-3%
Повторяемость  100%   100%   100%   100%   100%   100%   100%
Рабочий цикл  100%   100%   100%   100%   100%   100%   100%
Защита от коррозии  Стандартная
Вес привода, кг  0,5 1,73 2,97 5,79 7,48 12,17 13,7
Вес кассетв, кг  от  0,5 1,14 2,57 5,68 9,85 13,8 13,18
до  0,5 1,66 3,62 6,91 13 18,3 17,95

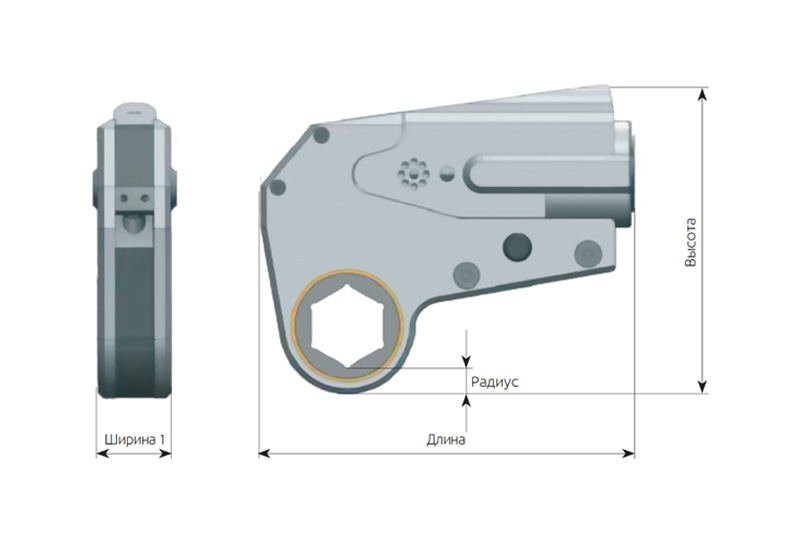

Модель  4H-C-77   4H-C-260   4H-C-540   4H-C-1192   4H-C-2293   4H-C-4924   4H-C-6410
мм   мм   мм   мм   мм   мм   мм
Длина  111.00   147.00   203.20   253.00   330.00   390.00   450.00
Высота  82.60   103.00   144.00   179.50   193.80   278.00   278.00
Ширина  19,9 31.70   41.40   52.00   63.50   82.40   123.80
Радиус  5,8 9,3 11,85 13,9 16,8 23,75 23,75



Кассета
 4H-C-77 		 Шксти-гранник Кассета
 4H-C-260 		 Шксти-гранник Кассета
 4H-C-540 		 Шксти-гранник Кассета
 4H-C-1192 		 Шксти-гранник Кассета
 4H-C-2293 		 Шксти-гранник Кассета
 4H-C-4924 		 Шксти-гранник
Серия Размер Серия Размер Серия Размер Серия Размер Серия Размер Серия Размер
4-H-C-
 1RL13M  		 13 4-H-C-
 2RL19M  		 19 4-H-C-
 4RL27M  		 27 4-H-C-
 8RL50M  		 50 4-H-C-
 16RL65M  		 65 4-H-C-
 32RL80M  		 80
4-H-C-
 1RL17M  		 17 4-H-C-
 2RL22M  		 22 4-H-C-
 4RL30M  		 30 4-H-C-
 8RL55M  		 55 4-H-C-
 16RL70M  		 70 4-H-C-
 32RL85M  		 85
4-H-C-
 1RL19M  		 19 4-H-C-
 2RL27M  		 27 4-H-C-
 4RL32M  		 32 4-H-C-
 8RL60M  		 60 4-H-C-
 16RL75M  		 75 4-H-C-
 32RL90M  		 90
4-H-C-
 1RL22M  		 22 4-H-C-
 2RL30M  		 30 4-H-C-
 4RL36M  		 36 4-H-C-
 8RL65M  		 65 4-H-C-
 16RL80M  		 80 4-H-C-
 32RL95M  		 95
4-H-C-
 1RL27M  		 27 4-H-C-
 2RL32M  		 32 4-H-C-
 4RL41M  		 41 4-H-C-
 8RL70M  		 70 4-H-C-
 16RL85M  		 85 4-H-C-
 32RL98M  		 98
4-H-C-
 1RL30M  		 30 4-H-C-
 2RL34M  		 34 4-H-C-
 4RL46M  		 46 4-H-C-
 8RL75M  		 75 4-H-C-
 16RL90M  		 90 4-H-C-
 32RL100M  		 100
4-H-C-
 1RL32M  		 32 4-H-C-
 2RL36M  		 36 4-H-C-
 4RL50M  		 50 4-H-C-
 8RL80M  		 80 4-H-C-
 16RL95M  		 95 4-H-C-
 32RL105M  		 105
4-H-C-
 1RL34M  		 34 4-H-C-
 2RL41M  		 41 4-H-C-
 4RL55M  		 55 4-H-C-
 8RL85M  		 85 4-H-C-
 16RL100M  		 100 4-H-C-
 32RL110M  		 110
4-H-C-
 1RL36M  		 36 4-H-C-
 2RL46M  		 46 4-H-C-
 4RL60M  		 60 4-H-C-
 8RL90M  		 90 4-H-C-
 16RL105M  		 105 4-H-C-
 32RL115M  		 115
4-H-C-
 1RL41M  		 41 4-H-C-
 2RL50M  		 50 4-H-C-
 4RL65M  		 65 4-H-C-
 8RL95M  		 95 4-H-C-
 16RL110M  		 110 4-H-C-
 32RL120M  		 120
    4-H-C-
 2RL55M  		 55 4-H-C-
 4RL70M  		 70 4-H-C-
 8RL100M  		 100 4-H-C-
 16RL115M  		 115 4-H-C-
 32RL125M  		 125
  4-H-C-
 2RL60M  		 60 4-H-C-
 4RL75M  		 75 4-H-C-
 8RL105M  		 105 4-H-C-
 16RL120M  		 120 4-H-C-
 32RL130M  		 130
      4-H-C-
 4RL80M  		 80     4-H-C-
 16RL125M  		 125 4-H-C-
 32RL135M  		 135
          4-H-C-
 16RL130M  		 130 4-H-C-
 32RL140M  		 140
4-H-C-
 16RL135M  		 135 4-H-C-
 32RL145M  		 145
    4-H-C-
 32RL150M  		 150
4-H-C-
 32RL155M  		 155
4-H-C-
 32RL160M  		 160
4-H-C-
 32RL165M  		 165

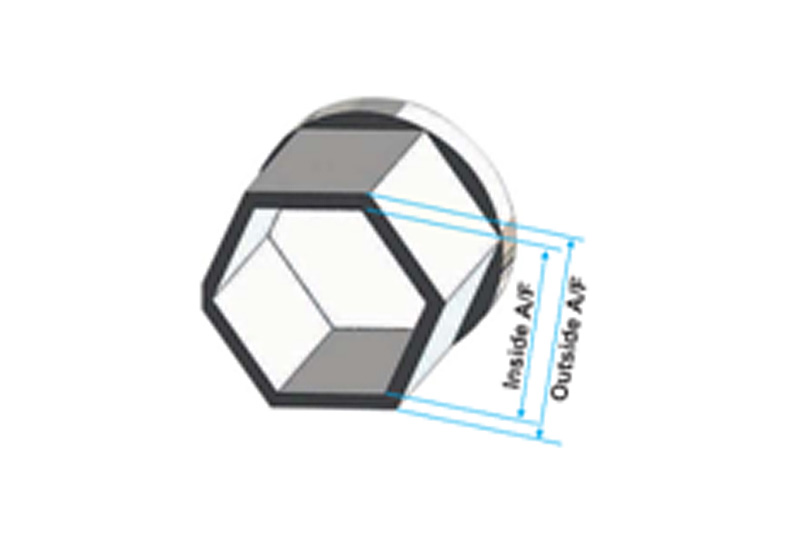

Шестигранные вкладыши

Модель Головка сменная
4H-C-260 HR-2-#-#
4H-C-540 HR-4-#-#
4H-C-1192 HR-8-#-#
4H-C-2293 HR-16-#-#
4H-C-4924 HR-32-#-#

# - Внутренние и внешние зевы.

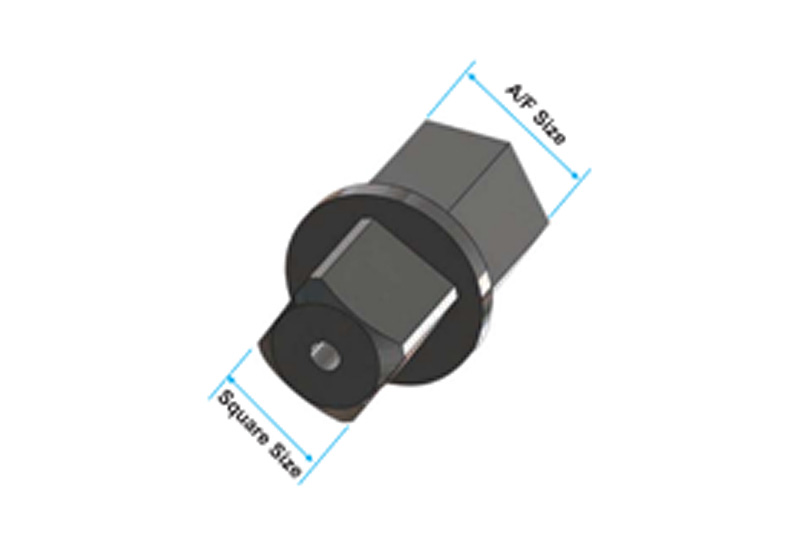

Квадратные адаптеры

Модель  Переходник
 с шестигранника на квадрат
4H-C-260 AHS2
4H-C-540 AHS4
4H-C-1192 AHS8
4H-C-2293 AHS16
4H-C-4924 AHS32

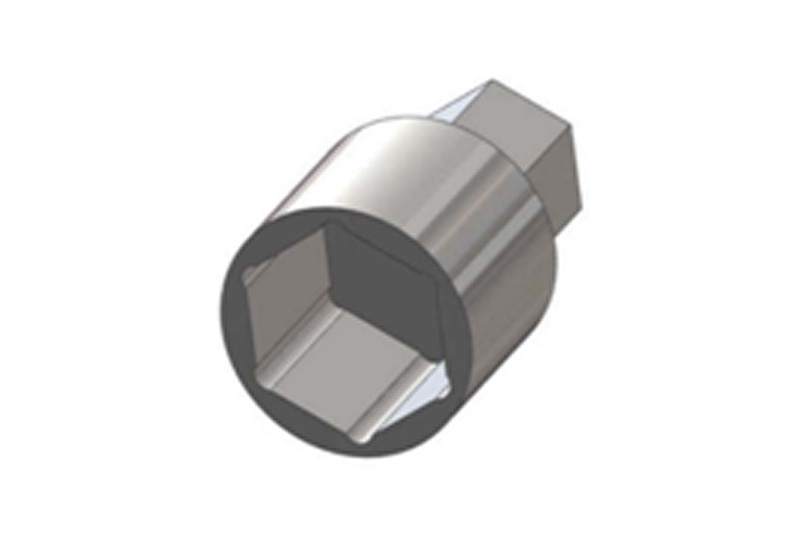

Шестигранные адаптеры

Модель Вставная
 шестигранная
 головка		 Длина Высота Ширина
4H-C-260 4H-C-260-EXT 19,8 1,54 1,9
4H-C-540 4H-C-540-EXT 20,29 2,05 2,4
4H-C-1192 4H-C-1192-EXT 20,85 2,52 3,03
4H-C-2293 4H-C-2293-EXT 21,5 3,04 3,65
4H-C-4924 4H-C-4924-EXT 22,28 3,95 4,52

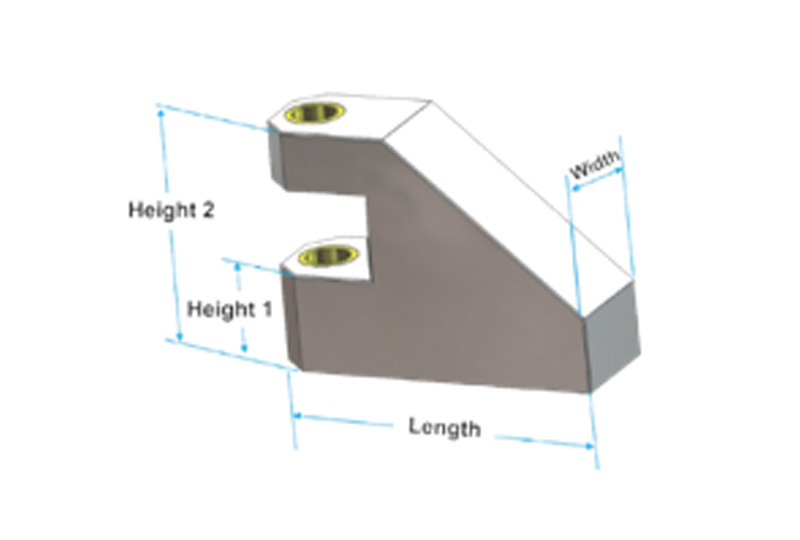

Упоры

Модель Короткая реакционная опора Длина Ширина Высота 1 Высота 2
4H-C-260 4H-C-260 RP 4,35 1,03 1,49 3,26
4H-C-540 4H-C-540 RP 5,65 1,23 2,02 4,23
4H-C-1192 4H-C-1192 RP 7,15 1,78 2,53 5,35
4H-C-2293 4H-C-2293 RP 9,05 2,51 3,04 6,36
4H-C-4924 4H-C-4924 RP 11,2 3,26 3,95 8,3

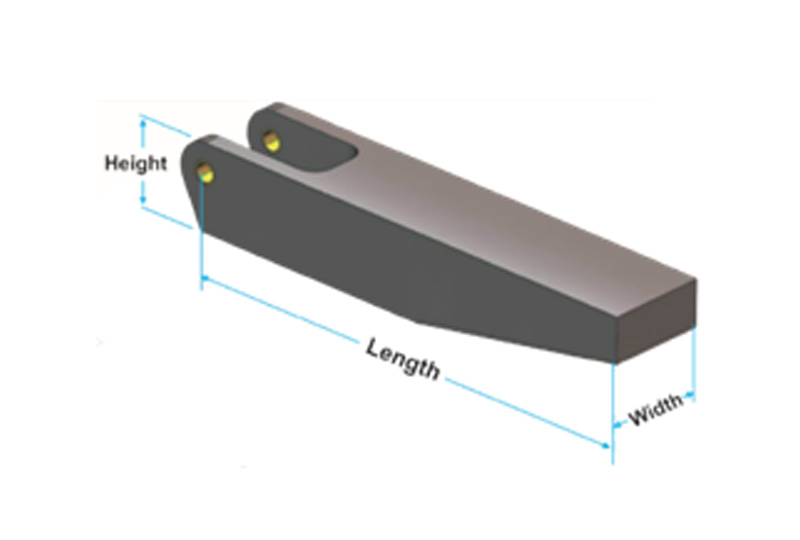

Модель Удлинённая реакционная опора Длина Высота Ширина
4H-C-77 4H-C-77-EXT 13,5 1,25 1,29
4H-C-260 4H-C-260-EXT 19,8 1,54 1,9
4H-C-540 4H-C-540-EXT 20,29 2,05 2,4
4H-C-1192 4H-C-1192-EXT 20,85 2,52 3,03
4H-C-2293 4H-C-2293-EXT 21,5 3,04 3,65
4H-C-4924 4H-C-4924-EXT 22,28 3,95 4,52
4H-C-6410 4H-C-6410-EXT 22,28 3,95 4,52

Кассетные гидравлические моментные ключи 4POWER серии H:
