Гидравлические аксессуары, муфты и рукава РВД

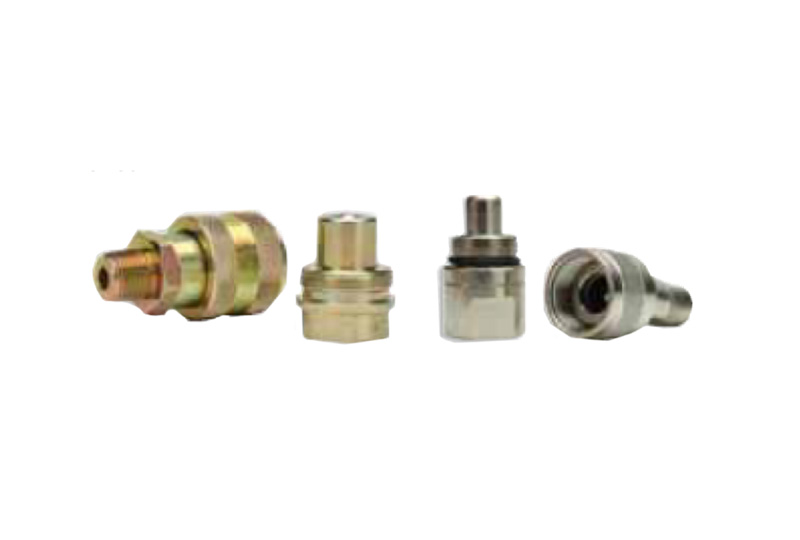

Муфты

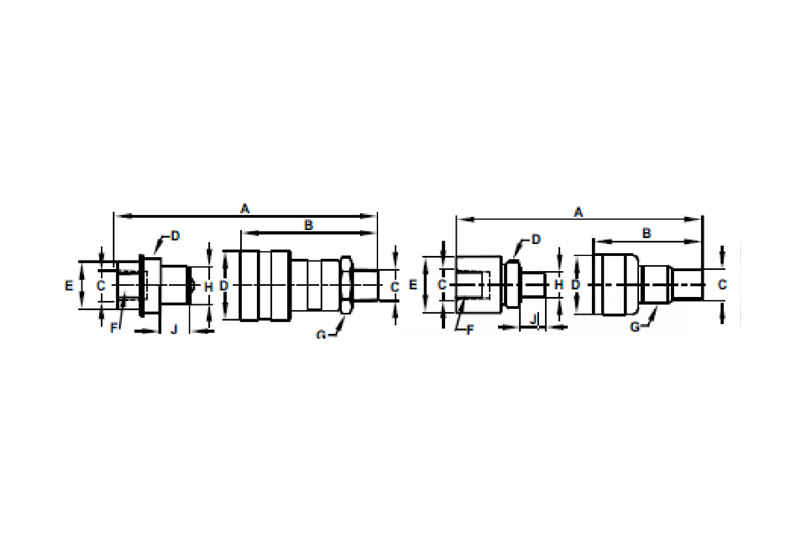

Номер Модели Размеры (мм)
Полный комплект Сторона с наружной резьбой Сторона с внутренней резьбой A* B C D E F G H J Пылеза-щитный колпачёк
Муфта интенсивного потока
CH38 CH38M CH38F 81,1 72,1 3/8"-18NPTF 1 3/16"-16 28 24 25 19 16 Внутренняя резьба
Муфта регулярного потока
CR38 CR38M CR38F 80 55,9 3/8"-18NPTF 15-/16"-20 26 24 19 13 13 Внутренняя
CRZ14 CRZ14M CRZ14F 61,5 42,4 1/4"-18NPTF 13/16"-20 24 21 15 10 9 Внутренняя и наружная

Номер Модели Размеры (мм)   Пылеза-щитный колпачёк
Полный комплект Сторона с наружной резьбой Сторона с внутренней резьбой A* B C D E E1 F G H J
Муфта интенсивного потока быстрого соединения
CQ38 CQ38M CQ38F 104,5 60,5 3/8"-18NPTF 16,6-15 25 27,5 22 24 15,0-15,6 - Внутренняя

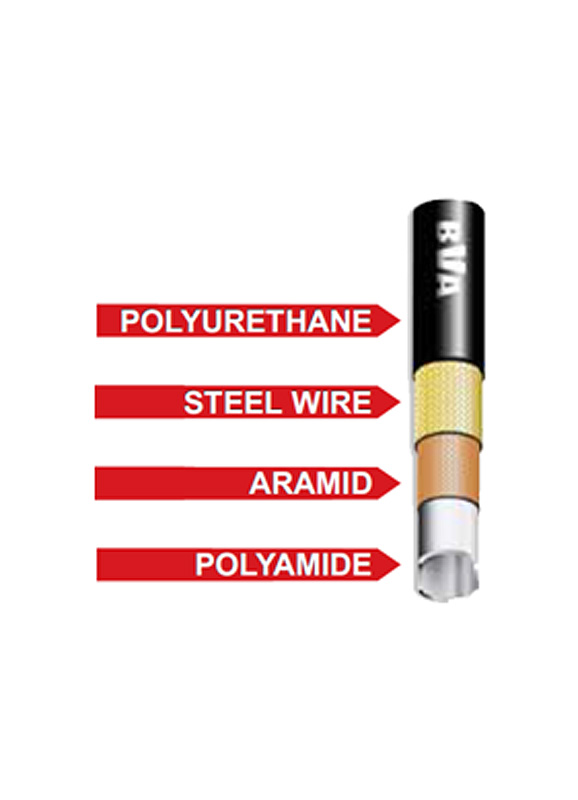

Рукава (РВД)

Рукава превышают DIN 20022-1 и SAE 100R9 спецификации.

  • Высокое рабочее давление
  • Оптимальная гибкость
  • Лёгкий вес
  • Температурный диапазон от -40°C до +100°C.


Номер модели Длина Внутренний диметр Коней шланга и фиттинг Рабочее давление Разрывное давление Радиус изгиба Объём масла Вес
см бар бар мм см3 кг
Рукава 2M
CS3814-1 100 6,35 / 1/4" 3/8"-18NPTF 700 2800 100 115 0,45
CS3814-2 200 6,35 / 1/4" 3/8"-18NPTF 700 2800 100 230 0,7
CS3814-3 300 6,35 / 1/4" 3/8"-18NPTF 700 2800 100 345 0,95
CS3814-4 400 6,35 / 1/4" 3/8"-18NPTF 700 2800 100 460 1,2
CS3814-6 600 6,35 / 1/4" 3/8"-18NPTF 700 2800 100 690 1,7
CS3814-10 1000 6,35 / 1/4" 3/8"-18NPTF 700 2800 100 1150 2,7
Рукава изготовленые на заказ
CS38 - - 3/8"-18NPTF - - - - 0,2
CS14/M 100 6,35mm / 1/4" - 700 2800 100 115/M1 0,25

Номер модели Длина Внутренний диметр Коней шланга и фиттинг Рабочее давление Разрывное давление Радиус изгиба Объём масла Вес
см бар бар мм см3 кг
Рукава 2M

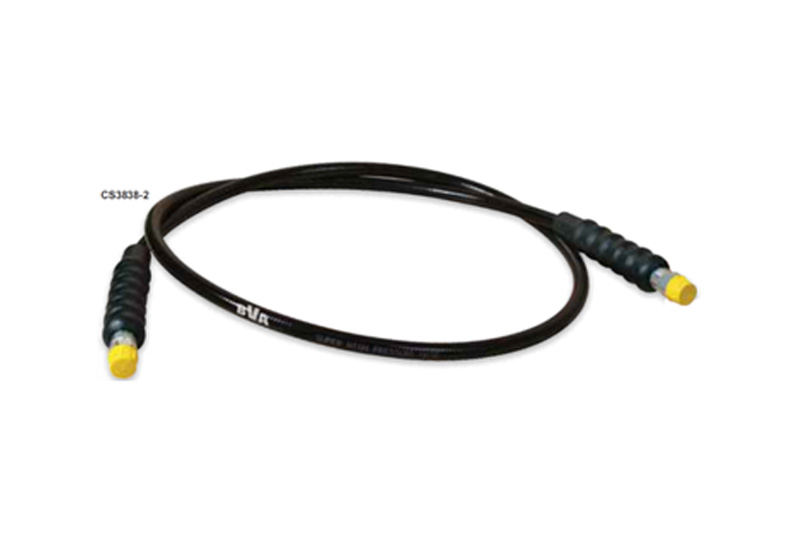

CS3838-2 200 9,5mm / 3/8" 3/8"-18NPTF 700 2800 150 515 0,8
Рукава изготовленые на заказ
CS38 - - 3/8"-18NPTF - - - - 0,2
CS38/M 100 9,5mm / 3/8" - 700 2800 150 257/M1 0,3
