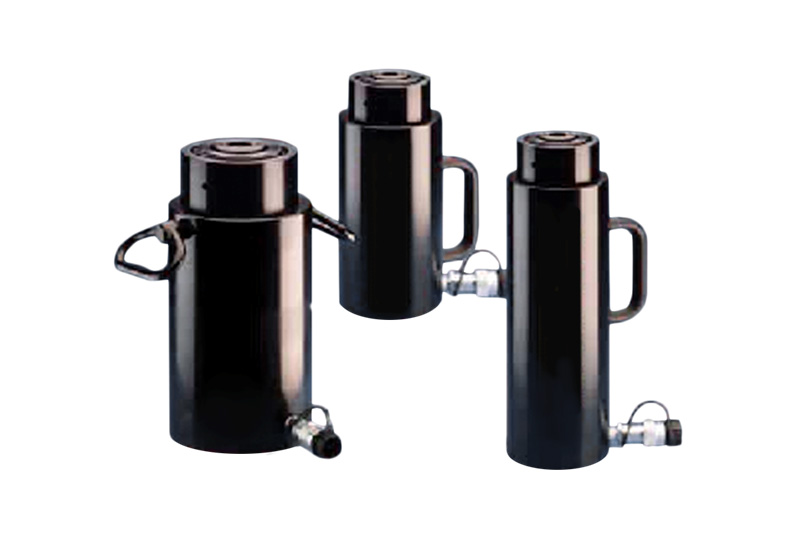

Алюминиевые со стопорной гайкой

Нагрузка: 50–150 тонн
Ход штока: 50–150 мм
Максимальное рабочее давление: 700 бар

Достоинства:

Алюминиевая стопорная гайка позволяет удерживать грузы длительное время.
Твердое опорное кольцо увеличивает срок службы и компенсируют боковую нагрузку до 5%.
Твердое покрытие на всех поверхностях противостоит повреждениям.
Ручки на всех моделях.
Стальная опорная пластина и опорная головка для защиты от повреждений, вызываемых нагрузкой.
Стопорное кольцо предотвращает перемещение штока более, чем на допустимую длину, и способно выдержать полную нагрузку цилиндра.
Высокопрочная возвратная пружина для быстрого возврата.

№	Модель	Нагрузка на цилиндр при 700 бар тонн (кН)	Ход штока (мм)	Полезная площад цилиндра (см²)
1	ДГА 50 П 50 Г	50 (496)	50	70.9
2	ДГА 50 П 100 Г		100	70.9
3	ДГА 50 П 150 Г		150	70.9
4	ДГА 100 П 50 Г	100(1002)	50	143.1
5	ДГА 100 П 100 Г		100	143.1
6	ДГА 100 П 150 Г		150	143.1
7	ДГА 150 П 50 Г	150(1589)	50	227.0
8	ДГА 150 П 100 Г		100	227.0
9	ДГА 150 П 150 Г		150	227.0

* Замечание: все цилиндры RACL-серии выпускаются со штоком 50, 100, 150, 200 и 250 мм.

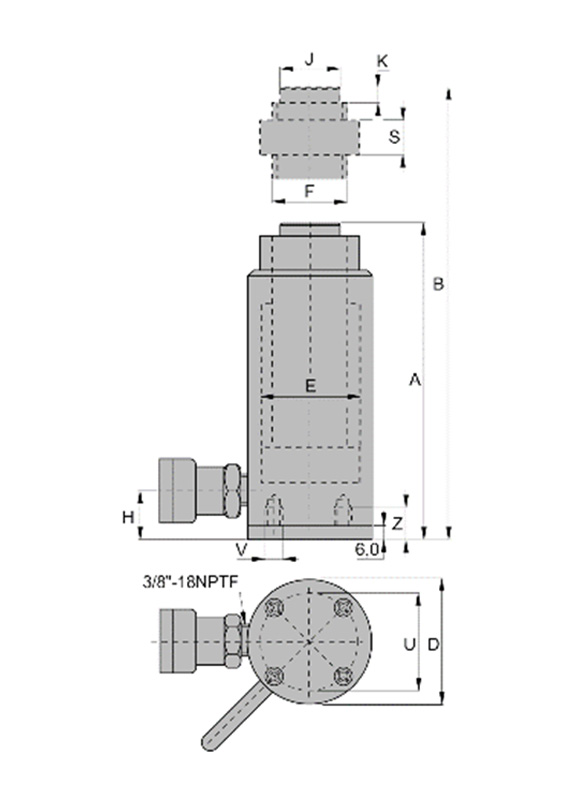

Монтажные отверстия на стальной опорной пластине
Цилиндр модель/ нагрузка (тонн)	Расстояние между отверстиями и U (мм)	Резьба V (мм)	Глубина резьбы1 Z (мм)
50	110,0	Мб	12
100	160,0	Мб	12
150	200,0	Мб	12

* Замечание: все цилиндры RACL-серии выпускаются со штоком 50, 100, 150, 200 и 250 мм.

№	Объем масла (см )	Высота цилиндра А (мм)	Высота в раздвинутом состоянии В (мм)	Внешний диаметр D (мм)	Внешнее отверстие цилиндра Е (мм)	Диаметр штока (с резьбой) F (мм)	От основания до входного отверстия Н (мм)	Диаметр опорной головки J (мм)	Выступ опорной головки над штоком К (мм)	Высота стопорной гайки S (мм)	Масса (кг)
1	354	236	286	130	95.0	Тr 80×4	30	50	3	50	9,3
2	709	286	386	130	95.0	Тr 80×4	30	50	3	50	10,6
3	1063	336	486	130	95.0	Тr 80×4	30	50	3	50	11,9
4	716	296	346	180	135.0	Тr 110×6	46	94	3	75	21,9
5	1431	346	446	180	135.0	Тr 110×6	46	94	3	75	24,2
6	2147	396	546	180	135.0	Тr 110×6	46	94	3	75	26,5
7	1135	323	373	230	170.0	Тr 140×6	51	113	3	80	32.2
8	2270	373	473	230	170.0	Тr 140×6	51	113	3	80	36.2
9	3405	423	573	230	170.0	Тr 140×6	51	113	3	80	40.2
